Armadio con ante scorrevoli

Inizio lavori 15 ottobre 2007

Questo progetto nasce per venire incontro alle esigenze di un mio amico che tra qualche giorno diventerà padre di due gemelli.. Avendo la casa piccola, mi ha chiesto se potevo realizzare in tempi brevi un armadio per i vestiti dei due pargoli ... :-) ...su misura, con ante scorrevoli, per via dello spazio ridotto nella camera dove andrà posizionato.

Per la realizzazione verrà utilizzato del toulipie in tavole da 27 mm, 33 mm e 40 mm per ridurre gli scarti e le operazioni di piallatura. Per il fondo, il cappello e il pannello divisore interno utilizzero del compensato da 30 mm. Le schiene verranno realizzate in compensato da 5 mm opportunamente rinforzato con dei listelli.

Gli ingombri totali saranno L 170 P 44 H 202

1

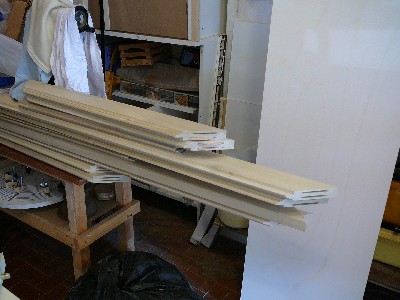

 Montanti e traversi per realizzare i fianchi saranno di 9 x 3 cm mentre per le ante scorrevoli saranno 9 x 2,5 cm. Questo perchè il kit che utilizzerò accetta come misura massima 25 mm per lo spessore delle ante. Il kit in questione permette di utilizzare una doppia guida in un unico profilo , facendo guadagnare qualche cm di spazio interno che a causa del poco spazio risulta già limitato.

2





L'unione di montanti e traversi verrà realizzata tagliando i listelli a 45° e rinforzando il tutto con doppio lamello.



3

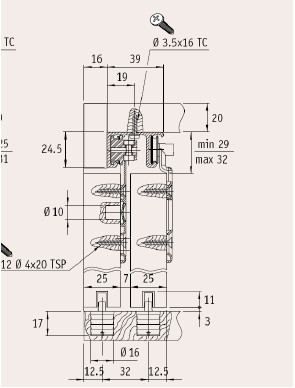

Disegno di dettaglio del kit scorrevole.



I due perni dove scorre la guida inferiore dell'anta. A lato dei carrelli gli eccentrici per la regolazione in altezza dell'anta.

I carrelli hanno doppia rotella con cuscinetti a sfere ricoperti in teflon e possono lavorare con un carico massimo di 40 Kg.

I pezzi che compongono il Kit scorrevole:

Il doppio binario, la guida inferiore in plastica, lo spazzolino che andrà inserito al centro tra le due ante, i freni, i due tipi di carrello in alto (dritto) per l'anta esterna e in basso (sagomato) per l'anta interna.



4

 Viste le dimensioni, l'armadio dovrà essere smontabile. Per l'unione delle varie parti utilizzerò dei bussolotti da 10 mm. Una parte del bussolotto viene avvitata nel traverso e la parte sporgente liscia, serve da spina e si va a infilare nel pannello. L'unione è assicurata da 3 viti M 8 x 50 mm con rondelle piane che si alloggiano in apposita sede nel pannello. In totale saranno necessarie 18 bussole filettate e altrettante viti e rondelle. La chiave per il montaggio è da 13 mm.

5

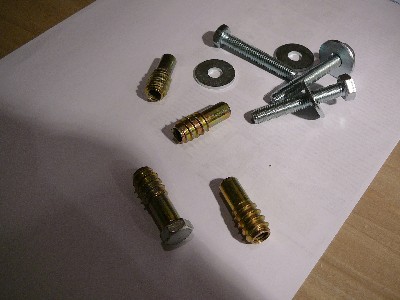

Particolare dei bussolotti. Per avvitarli nel traverso, una volta eseguito il foro, utilizzeremo una vite più corta, che sviteremo quando il bussolotto sarà in posizione. Una volta montati, è bene non svitarli più anche nelle successive lavorazioni.

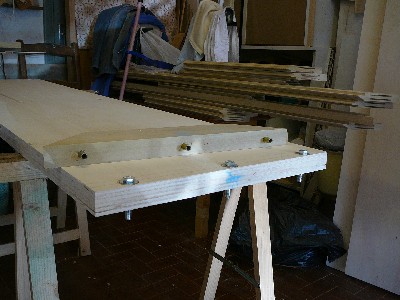

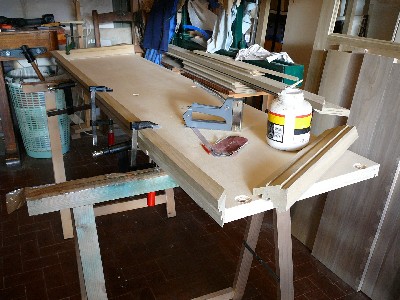

Il montaggio dei pezzi della base.







Lo zoccolo visto dalla parte inferiore con i suoi rinforzi.



 Realizzazione della cornice superiore composta da tre profili ..



Il primo profilo andrà a coprire la costa del pannello in compensato da 30 mm del cappello. La piccola battuta da 5 mm serve da scontro.

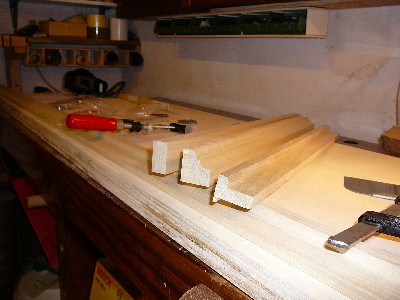

I listelli profilati, incollati tra loro .

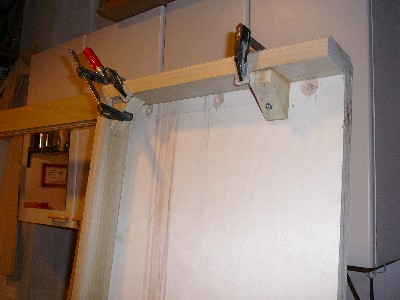

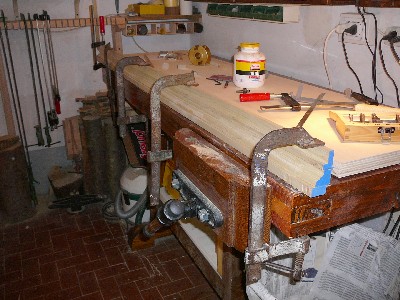

L'incollaggio della cornice

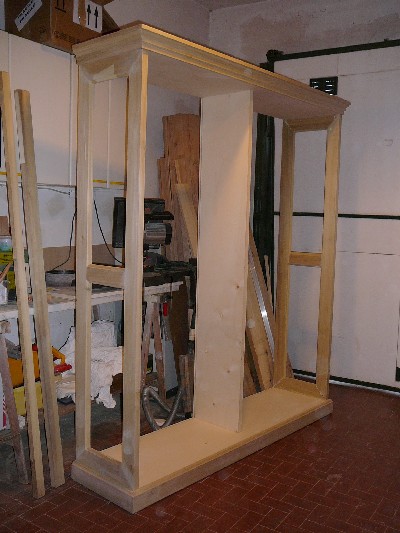

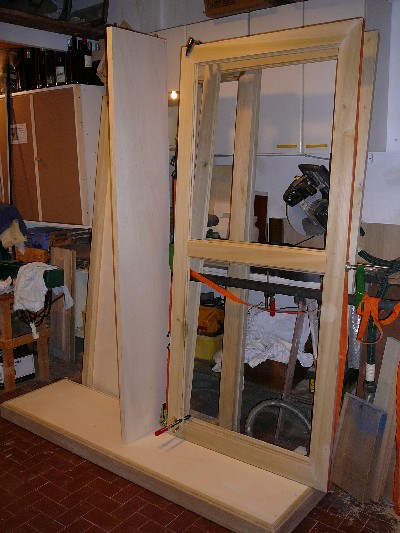

Prima prova di montaggio..

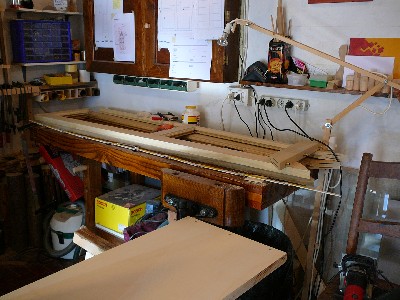

L'incollaggio delle ante

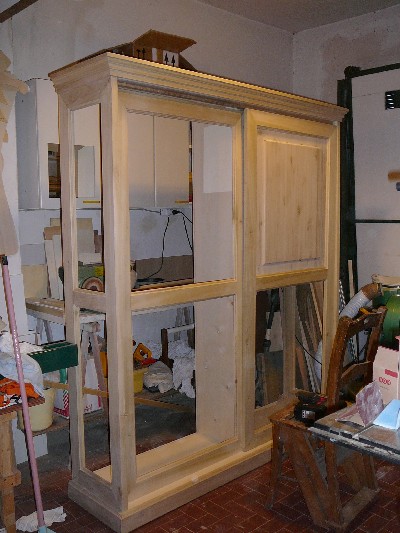

Montaggio delle ante

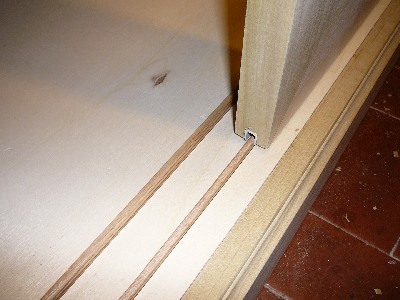

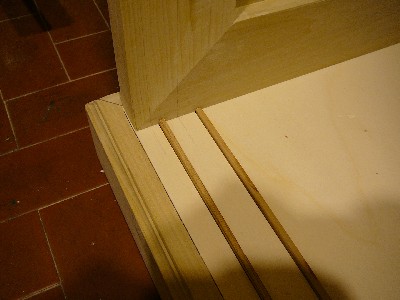

Le guide inferiori realizzate con due listelli di castagno 15x 5 mm. Inizialmente il progetto prevedereva di utilizzare per la parte inferiore un perno con eccentrico da posizionare al centro per far si che non si vedessero le guide. Però una volta montate le ante ho notato che flettevano parecchio verso l'interno nell'angolo rimasto libero e allora ho preferito mettere delle guide anche nella parte inferiore. Le guide fuoriescono rispetto alla base di 5 mm





Nella parte inferiore dell'anta ho realizzato una scanalatura da 9 mm dove ho inserito la canalina in plastica che migliora lo scorrimento dell'anta.



Frontalmente, per coprire la guida in alluminio, ho realizzato un listello come indicato nella scheda tecnica del kit scorrevole però ho aggiunto una battuta che scendendo di 4 mm si sovrappone alle ante e nasconde lo spazio tra guida e anta.

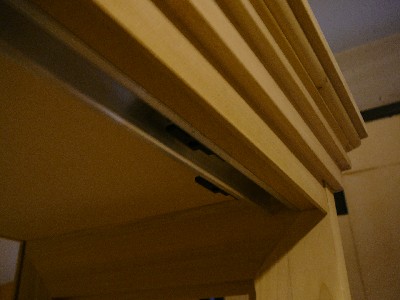

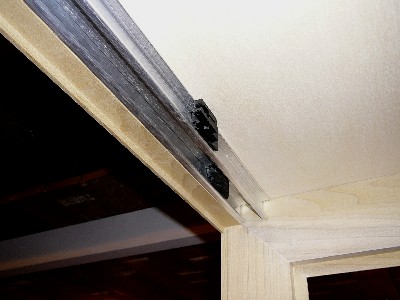

Dall'interno: la guida a doppio binario con i freni montati uno in apertura e uno in chiusura.

Il listello che nasconde la guida con la battuta che copre lo spazio tra anta e guida.

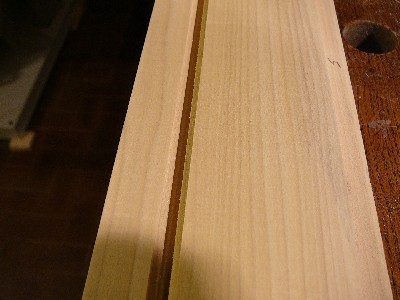

La doppia scanalatura per lo spazzolino, realizzata nell'anta esterna con una fresa da 3,5 mm e una da 9.







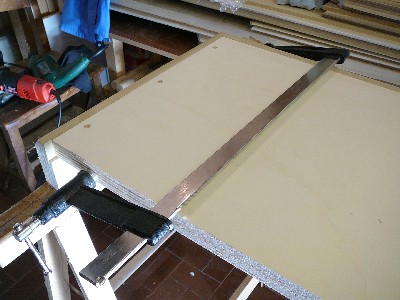

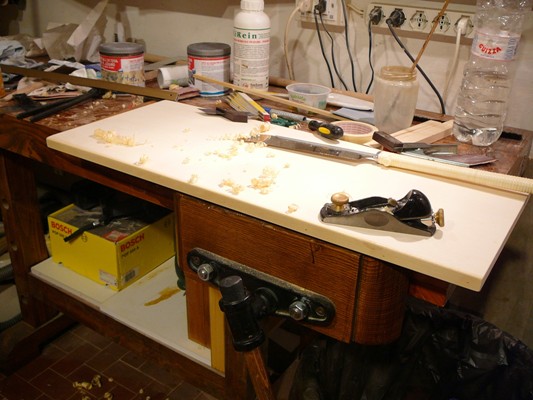

I ripiani e il pannello centrale divisore, sono stati bordati con un listello 20 x 5 mm.

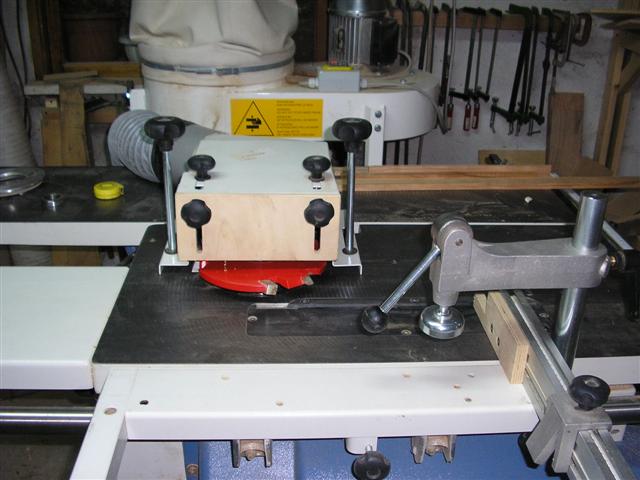

 Per la realizzazione dei pannelli con le "bugne" sono ricorso ai potenti mezzi del mio amico Paolo. (Paolo63). Sono stati realizzati montando un disco a tenonare da 210 mm sulla toupie con il quale abbiamo creato il gradino di 7 cm rispetto al bordo del pannello. Con il banco fresa e una fresa sagomata abbiamo smussato gli spigoli e creato la stondatura della bugna.

Grazie Paolo del tuo aiuto !!



 Terminato il montaggio e verificato che tutto funzioni, sono passato alla finitura. Carteggiatura fino alla grana 220. Applicazione di una mano di antitarlo, applicazione di due mani di mordente acrilico all'acqua tinta noce con carteggiatura leggera tra le due mani. Due mani di fondo all'acqua con bre ve intervallo tra l'una e l'altra, (tra una e due ore) carteggiatura leggera del fondo, due mani di finitura lucida all'acqua, anche queste a breve intervallo l'una dall'altra.



 Il montaggio dei pannelli. Per la centratura e il posizionamento ho utilizzato dei tasselli di polistirolo compresso che non impediscono i movimenti del legno. I listini sono stati inchiodati con chiodi d'acciaio e il foro e stato stuccato con bastoncino di cera color noce.

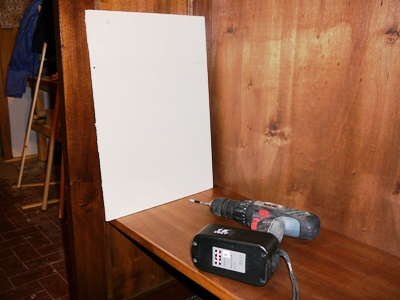

 Con un pezzo di compensato ho realizzato una sesta con i fori per il montaggio dei supporti dei ripiani. Partendo dal basso, appoggiando la sesta al fondo ho eseguito la foratura appoggiando la sesta sul ripiano sottostante.

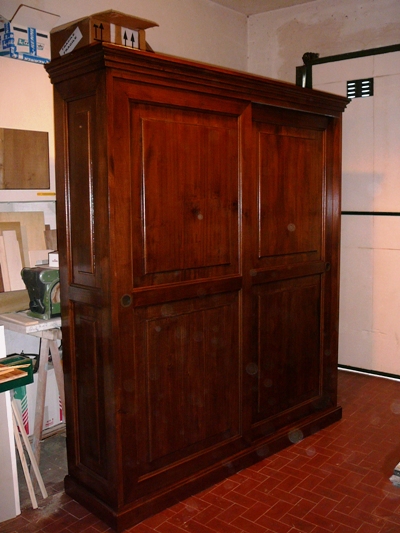

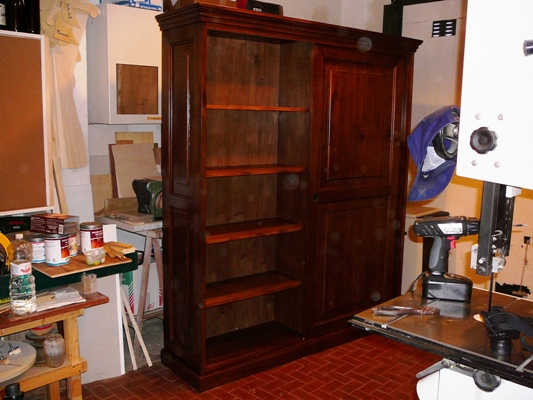

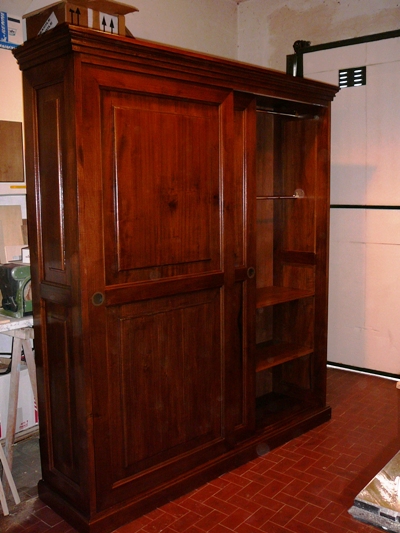

L'armadio è pronto.. Incredibile ma vero...













.....



















......Fine.!
